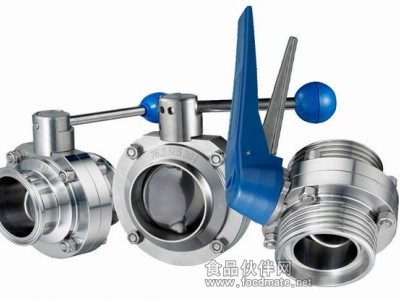

德国沃德WODE卫生型、自动或手动操作的蝶阀，适合于不锈钢管道系统内的各类应用。
卫生级蝶阀工作原理
卫生级蝶阀既可通过一个气动头进行遥控操作，也可以通过一个手柄进行手动操作。 执行器有三种标准款型，即常闭(NC)型，常开(NO)型和空气/空气(A/A)型。 执行器将一个活塞的轴向运动转换为阀门轴的90°旋转运动。当阀门体内的圆形蝶片接触到蝶阀的密封圈上时，执行器的扭矩增大，关闭阀门 选择不同的手动操作用的手柄可将阀门机械式锁定在开启,关闭,中间或其它的位置上。实现对流量进行调节。
技术参数Technical parameters
| 金属材质 | 与产品接触的部件 | 304L/316L (1.4307/1.4404) 锻造 |
| 不与产品接触的部件 | 304(1.4301) | |
| 可提供EN 10204 3.1B证书 | ||
| 密封材质 | 标配 | EPDM |
| 选配 | FPM，Silicone，NBR | |
| 采用进口密封材料，所有密封材质均符合FDA 177.2600 | ||
| 温度 | 工作温度 | -20~+135℃（EPDM） |
| 灭菌温度 | 150℃(MAX 20min) | |
| 压力 | 工作压力 | 0~10bar |
| 控制气源压力 | 5~8bar | |
| 规格口径 | DN10-DN300 | |
| 表面处理 | 内表面处理 | R≤0.8μm |
| 外表面处理 | R≤1.6μm | |
| 连接 | 连接标准 | 焊接端: DIN 11850 系列0，2 |
| 焊接端: Inch管径标准 | ||
| 连接方式: 焊接.快装.螺纹.法兰等 | ||
| 选配 | 智能控制器 | 24V DC |
| 1/2个电磁阀 | ||
| 位置传感器 | 24V DC | |
| 2只NPN或PNP位置传感器 | ||
如需卫生级蝶阀具体详细尺寸请致电我公司销售部，我公司技术人员将根据用户工况选出符合用户使用相对应的阀门。凡订购我公司的产品，均可享受我公司免费的技术指导、调试。产品均质保一年。
